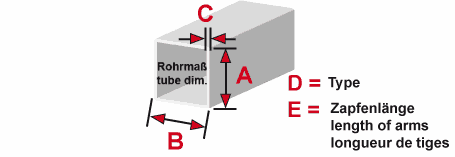

A	40
B	40
C	2
D	T +1 (T-Stück mit Abgang)
E	55

Beispiel, Design kann abweichen

Steckverbinder für Quadratrohr Typ 3D4 3D4V40X2MK RAL7035

Artikelnummer: 3D4V40X2MK RAL7035

Rabatte nach Gesamtwarenwert ab:
130 €	10 %
260 €	20 %
520 €	25 %
1300 €	33,33 %

363,29 €/ 100 Stck.

Verpackungseinheit: 30 Stck.

zzgl. MwSt. zzgl. Versandkosten

3-dimensionaler 4-Wege-Steckverbinder für Vierkantrohr; Polyamid ähnlich Lichtgrau RAL 7035 mit... mehr

Menü schließen

Produktinformationen "Steckverbinder für Quadratrohr Typ 3D4 3D4V40X2MK RAL7035"

3-dimensionaler 4-Wege-Steckverbinder für Vierkantrohr; Polyamid ähnlich Lichtgrau RAL 7035 mit 30 % Glasfaser, einteilig --- Bitte beachten Sie die Verarbeitungshinweise unter "INFO PA/Nylon" in der Detailansicht des Artikels auf unserer Webseite. ---

Produktinformation: Info PDF

INFO PA/Nylon
- Für geringe bis mittlere statische Belastung - nicht mit Stahlkern nachrüstbar.
- Kantenlänge Verbinderwürfel: ca. 40 mm.
- Nur für Profile mit scharfkantigem Innenquerschnitt.
- Belastbarkeit: 500 N pro Verbinder bzw. Gestellfuß im eingebauten Zustand im geschlossenen Rahmen.

Montagehinweise.pdf

Montagehinweise

Belastbarkeit.pdf

Belastbarkeit

Produktvariante/n:
- Serie V40X2MK: Polyamid schwarz.
- Serie V40K/GELENK: Polyamid schwarz mit variablem Verstellbereich.

Produkthinweis(e):
- Durch Erweiterungszapfen Art.-Nr. 1D1V40X2MK GF 7035 (Bohrungsdurchmesser 5 mm) zum Vernieten oder Anschrauben können weitere Abgänge erzeugt werden Anwendungsbeispiel
